Human Machine Interface
Zur Visualisierung der aktuellen Ein- und Ausgangsstadien, zum Starten und Stoppen der Anlage als auch
zur Rekonfiguration des Produktionsablaufes wurde ein HMI entwickelt, welches nur IEC 61499 konforme
Funktionsblöcke nutzt. So konnten aufgrund der Integration von Hochsprachen mit der genutzten
Entwicklungsumgebung FBDK (Function Block Development Kit) neben der eigentlichen Steuerungsfunktionalität
auch alle anderen notwendigen Komponenten eines verteilten Steuerungssystem erstellt werden.
Wie in der unteren Abbildungen zu erkennen ist, setzt sich das HMI aus verschieden Tabs zusammen.

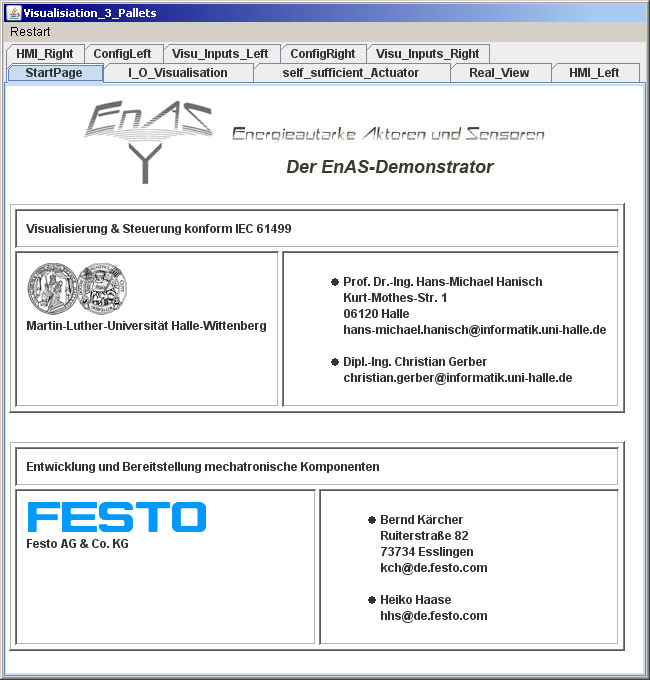

Hierbei enthält der Tab StartPage in Form einer WebSeite notwendige Informationen bzgl. der

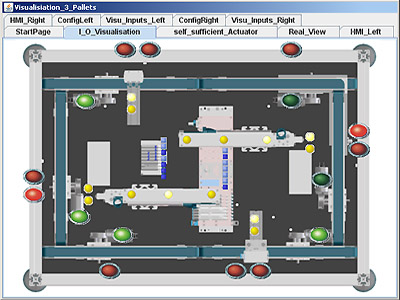

Kontaktpersonen der Projektpartner. Der Tab I_O_Visualisation ermöglicht dem Benutzer der Anlage
eine schnelle Übersicht über die aktuellen Zustände der Ein- und Ausgänge der Anlage. Durch die
Verwendung der CAD Zeichnung als Hintergrundbild kann sich der Benutzer jederzeit schnell orientieren.
Zur Rekonfiguration des gerade aktuellen Produktionsablaufes können die Tabs ConfigLeft und
ConfigRight genutzt werden. Entsprechend der Bezeichnung der Felder werden an dieser Stelle
die Zahlenreihenfolgen eingetragen, welche mittels Aktivitätsdiagrammen im Punkt Konfiguration
ermittel wurden.
Bitte bewegen Sie die Maus im unteren Bild über die einzelnen Tabs, sie erhalten so jeweils einen
Einblick in die Struktur und die einzelnen Seiten des HMI.
|
|
|
