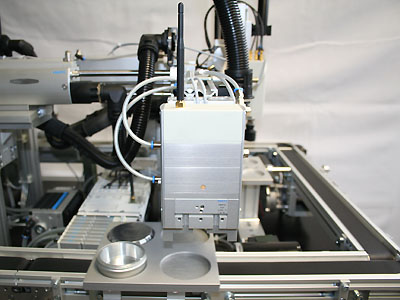

Monoenergetischer Greifer
Der Greifer hat primär die Funktkion, den Deckel einer vom
Y-Z-Handling neu beladenen Dose zu schließen. Jedoch besteht
die Möglichkeit, eine Dose mit geschlossenen Greifer anzuheben
und auf einer anderen Palette wieder abzusetzen.
Der Greifer wird mit einem Druckluftantrieb hoch- und heruntergefahren,
wobei zwei Sensoren für die Zustände Hochgefahren und Ausgefahren
angebracht sind.
| Ein- und Ausgangsbelegung
|
| Greifer
| Adresse W2-FBC
| Adresse Netmaster
| Funktion
| Kommentar
|
| Aktoren
| Modul 0
| SAM 0
|
|
|
|
| A 0.5
| Bit 9
| herunter
| Greifer herunter
|
|
| A 0.6
| Bit 8 (SAM 1)
| schließen
| Greifer schließen
|
| Sensoren
| Modul 0
| SAM 0
|
|
|
|
| E 0.6
| Bit 12
| unten
| Greifer unten
|
|
| Modul 1
| SAM 0
|
|
|
|
| E 0.2
| Bit 14
| oben
| Greifer oben
|
|
